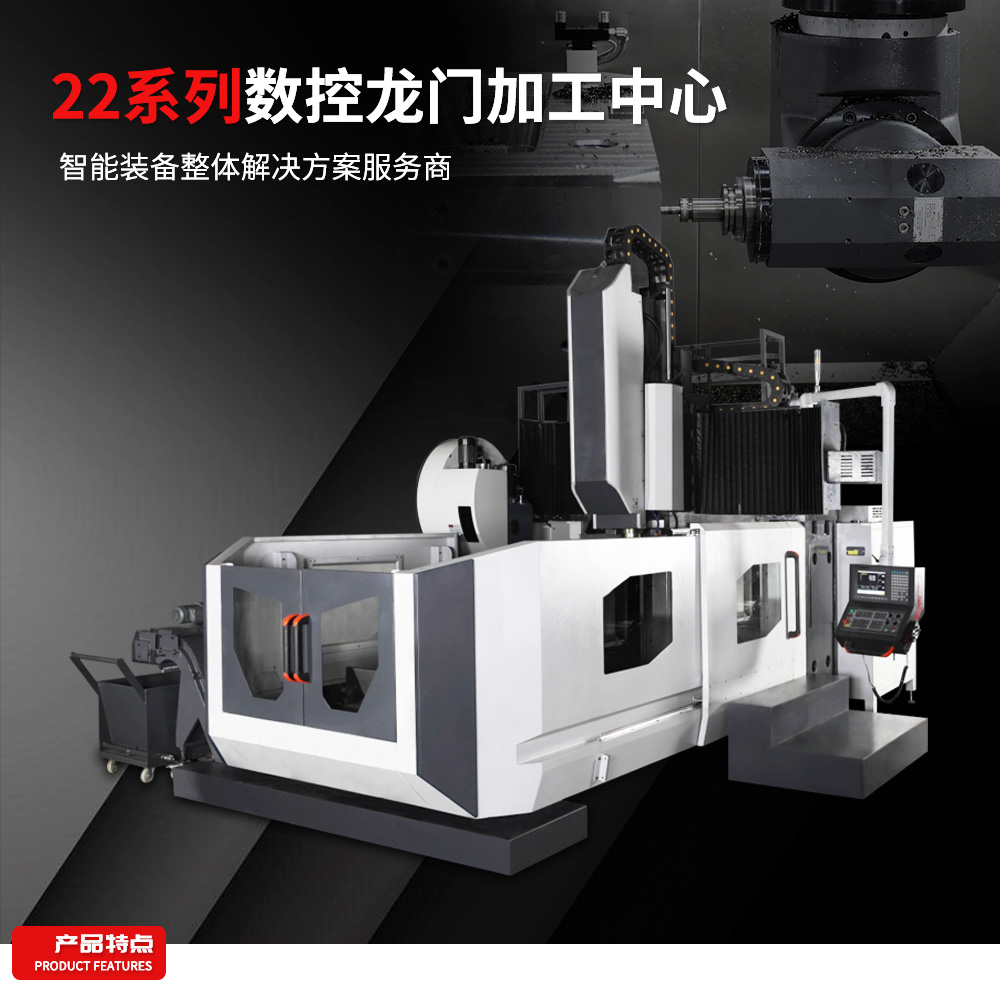

2202/03/04/05/06系列数控龙门加工中心

2202/03/04/05/06系列数控龙门加工中心

0.00
0.00


主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工，该机床可实现立式铣头横向（Y轴）、垂直运动（Z轴）与工作台纵向运动（X轴）的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。

型號Model2202B2203B2204B2205B2206B
工作臺面尺寸(宽×長)(mm)Workbench dimension(width*length) (mm)1800×20001800×30001800×40001800×50001800X6000
工作臺移動方向行程(X軸mm)Workbench moving d rection stroke(Xaxis mm)20003000400050006000
主軸滑座移動方向行程(Y軸mm)Moving d rection stroke of spindle sliding seat(Yaxis mm)2200
主軸上下移動方向行程(Z軸mm)Moving direction stroke of spindle up and down(Z axis mm)1000
龍門寬度(mm)Gantry width(mm)2200
主軸端面至工作臺面距離(mm)Distance from spindle end to working table(mm)250~1250
工作臺T型槽(數目一尺寸×間距)Workbench T-groove(Number 1Sizex Spacing)9-22×180
主軸規格(型號/安裝直徑)Spindle Speci ication(Model/Instalation Diameter)BT50/中200皮帶式、BT50/中200直接式
XYZ定位精度(mm)XYZ Positioning Accuracy(mm)±0.015
XYZ重復定位精度(mm)XYZ Repeated Positioning Accuracy(mm)±0.012
刀庫容量Tool magazine capacity24T-32T
換刀時間(s)Tool change te(s)3.5
主軸傳動方式Spindle transmission mode齒輪頭Gearhead高轉速3000rpmMaximum speed 3000rpm
皮帶傳動Belt drive高轉速4000rpm， 減速器比1：5或1：1(加裝ZF減速器， 減速器比1：1； 4：1)Maximum speed 6000rpm， reducer ratio 1：5or 1：1(with ZF reducer， reducer ratio 1：1； 4：1)
直聯Direct connection高轉速4000rpm(加裝ZF減速器， 滅速器比1：1； 4：1)Maximum speed 4000rpm(with ZF reducer，reducerratio1：1；4：1)
XYZ快進速度XYZ FastForward Speed10/10/10m/min
XYZ軸導軌規格Speci ication of XYZ Axis GuideXY軸：滾柱直綫導軌55重載規格；Z軸：矩形滑軌XYAxis：55Heavy-dutySpecifcationforRollerLinearGuide；ZAxis：RectangularSlide
XYZ軸伺服電機傳動方式及傳動比Drive Mode and Drive Ratio of XYZ Axis Servomotor皮帶傳動，傳動比：X軸2.5：1；Y軸2：1；Z軸2：1Be ltd rve， transmission ratio：Xaxis 2.5：1； Yaxis 2：1； Z axis 2： 1X軸減速呂直聯4：1YZ軸同前
主軸電機功率(KW)Spindle motor power(KW)22
工作臺承重(T)Workbench loadbearing(T)46101215
機床重量約(T)Machine tool weight(T)3538434854
