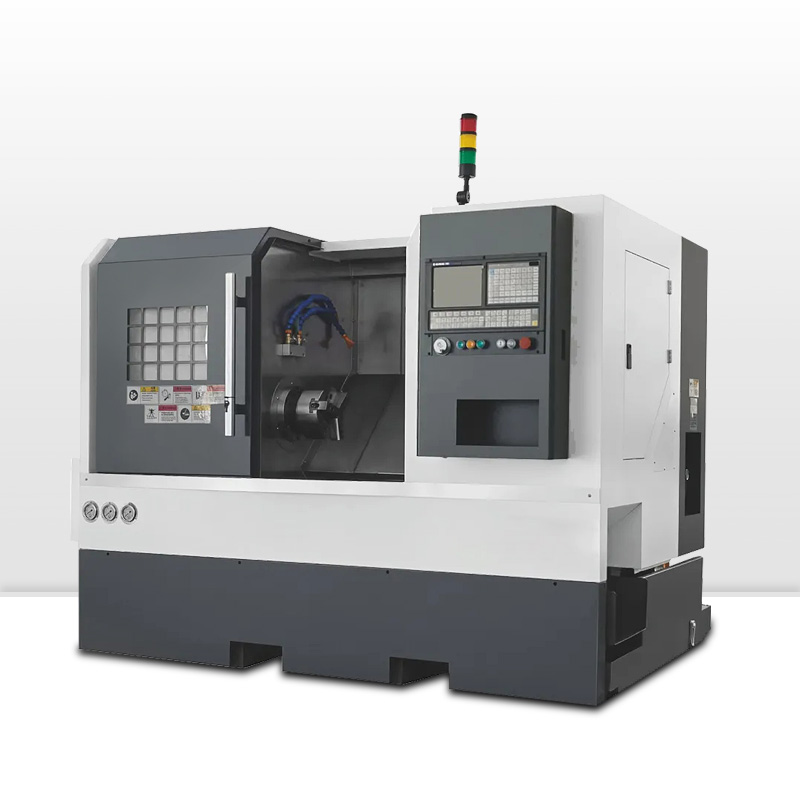

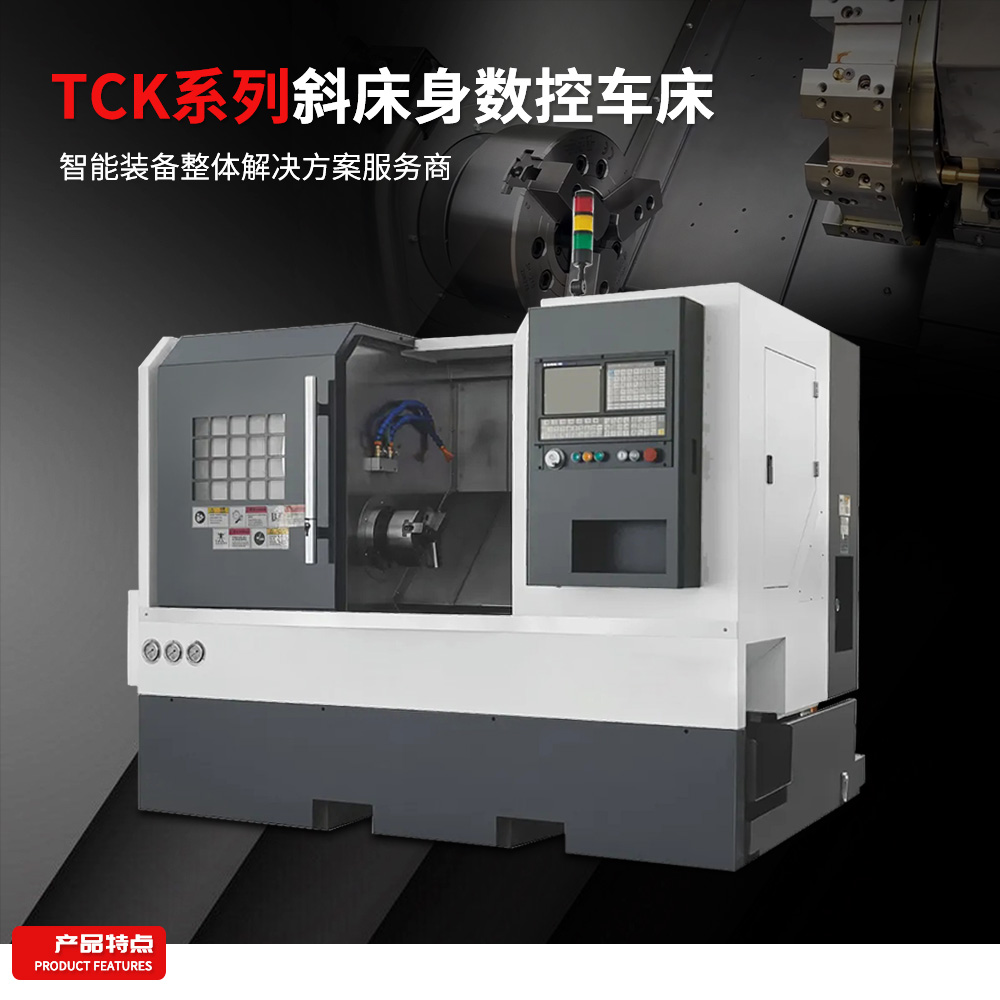

TCK36/46/52斜式数控车床

TCK36/46/52斜式数控车床

0.00
0.00


整 体:机床为机、电、液一体式布局,整体斜床身,具有结构紧凑、刚性高、排屑流畅、操作方便等优点;导轨型式为滚动导轨,驱动部件采用高速静音滚珠丝杠,具有速度快、发热少、定位精度高的优点;机床为全封闭式防护,自动排屑、自动润滑、自动冷却。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。

主 轴:本机床主传动系统采用高性能伺服电机驱动,通过皮带带动主轴转动,主轴转速范围0-6000r/min。主轴前支撑采用了三联高精度角接触球轴承,后支撑采用两联高精度角接触球轴承,满足轴向、径向切削力的承载要求,高转速要求。

刀 塔:本机床采用伺服刀台塔,换刀速度快,可靠性高。

尾 架:(选配)采用液压式尾架,活顶尖结构,精度高,刚性高,性能可靠。

驱 动:纵、横向驱动采用了FANUC高性能伺服电机,定位精度高,动作灵活可靠。

系 统:配备高性能FANUC 0i-TF PLUS(5)数控系统,βi系列高性能交流主轴电机和伺服电机,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。


项目Parameter Name单位CNC36CNC46CNC52
主轴通孔直径Spindle holemmФ46Ф56Ф66
主轴拉杆直径Inner diameter of holemmФ36Ф46Ф52
通料直径Maximum diameter of barmmФ35Ф45Ф50
床上上回转直径Max.rotating diameter on the bedmm420420420
台刀板与主轴中心高度Center heightmm505050
床身结构The lathe bed structure
45°45°45°
主轴端部形式Spindle end forms
A2-4A2-5A2-6
主轴转速Main shaft speed maxr/min800060004000
机床设定转速Machine speed settingr/min1-60001-50001-3000
X轴有效行程X axis travelmm700900900
Z轴有效行程Z axis travelmm250320320
两轴丝杆X/Z axis screw
Ф28/32 C3Ф32/32 C3Ф32/32 C3
两轴直线导轨X/Z axis linear guide
30/30 P30/30 P30/30 P
快移速度Setting the GO speedm/min303030
主轴真圆度Roundnessmm0.00250.00250.0025
重复定位精度Repeatpositioning accuracymm0.00250.00250.0025
可调单位Minimum adjustable unitmm0.0010.0010.001
加工精度Machining accuracyITIT6IT6IT6
主轴电机额定功率Motor powerkw47.57.5
装夹方式Clamping way
后拉液压筒夹     后拉液压筒夹   后拉液压筒夹
油缸行程The oil cylindyer strokemm151515
油缸拉力设定PullKgf/cm≤25≤25≤25
刀架数量Tool numberPcs888
刀具规格Tool specificatiommm16X1616X1616X16
机座Lathe base
整体铸件整体铸件整体铸件
输入电源The input power
50HZ/380V50HZ/380V50HZ/380V
总功率The total powerkw7.51111
整机重量Weight of equipmentkg240025002600
外形尺寸Machine dimensionsmm2100*1500*17802100*1500*17802100*1500*1780
