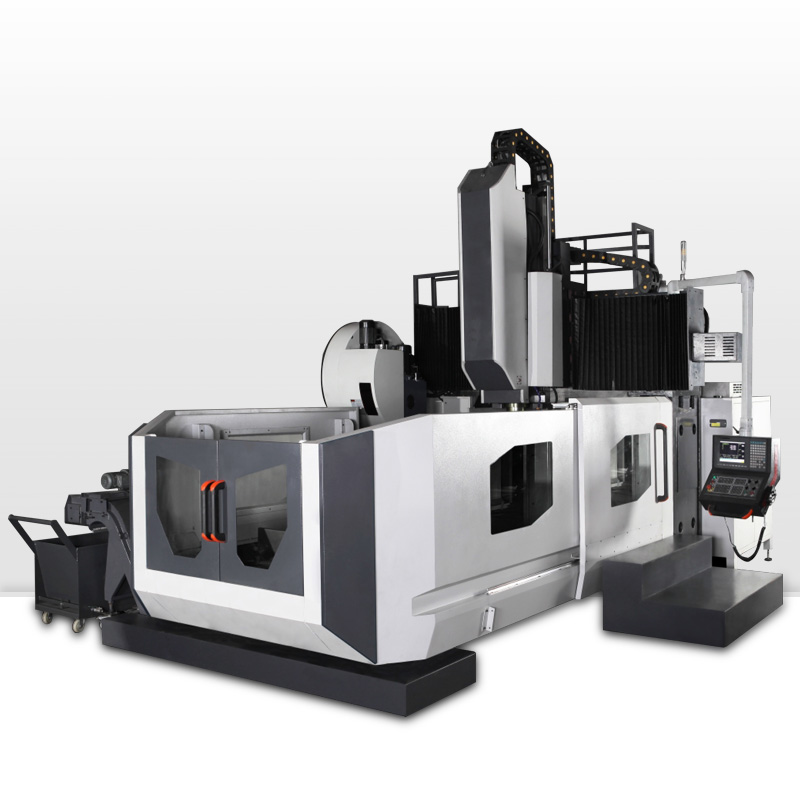

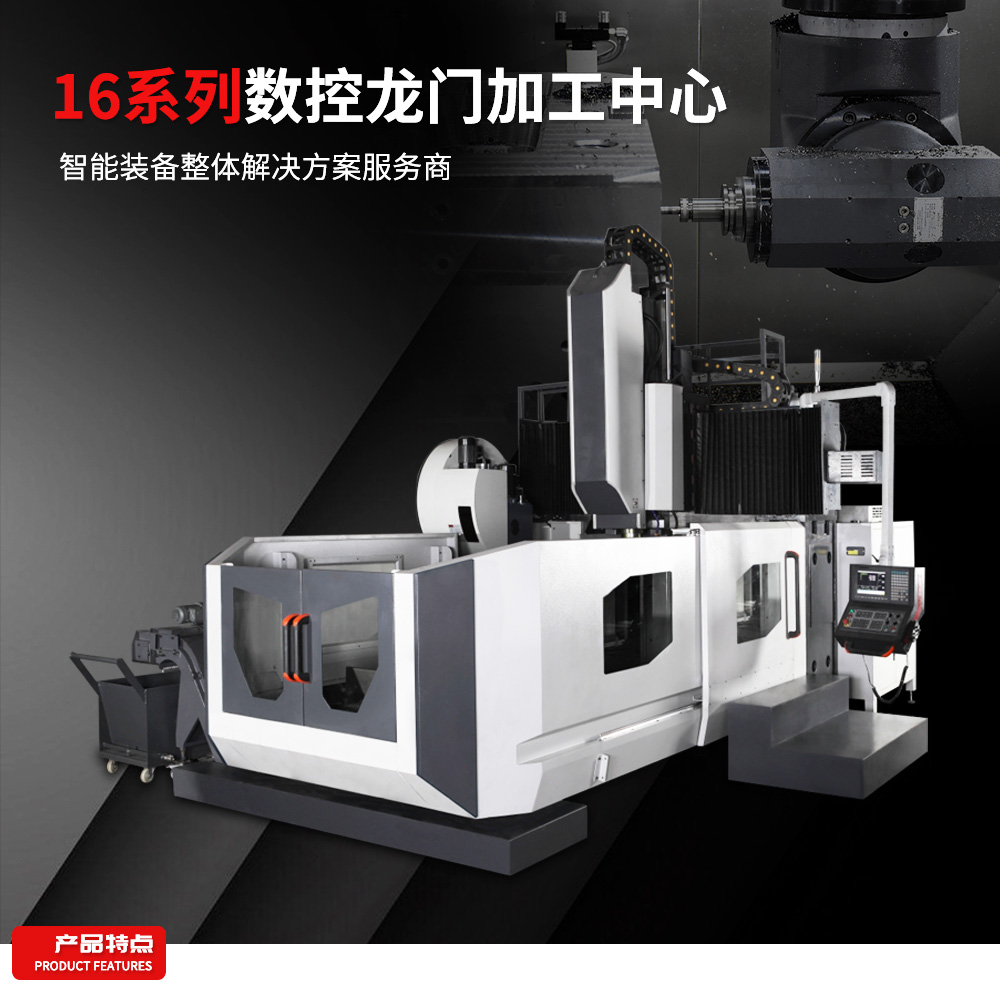

1620/25/30系列数控龙门加工中心

1620/25/30系列数控龙门加工中心

0.00
0.00



主要用于平面、曲面和孔的加工。广泛应用于机械制造行业各种板类、箱体类、机架类等复杂零件的粗、精加工，该机床可实现立式铣头横向（Y轴）、垂直运动（Z轴）与工作台纵向运动（X轴）的三轴联动。可进行铣、镗、钻、刚性攻丝、绞孔、锪孔等多工序加工。

型號Model1620B1625B1630B
工作臺面尺寸(宽×長)(mm)Workbench dimension(width*length) (mm)1400X20001400X25001400X3000
工作臺移動方向行程(X軸mm)Workbench moving d rection stroke(Xaxis mm)200025003000
主軸滑座移動方向行程(Y軸mm)Moving d rection stroke of spindle sliding seat(Yaxis mm)1600
主軸上下移動方向行程(Z軸mm)Moving direction stroke of spindle up and down(Z axis mm)800
龍門寬度(mm)Gantry width(mm)1650
主軸端面至工作臺面距離(mm)Distance from spindle end to working table(mm)70~870
工作臺T型槽(數目一尺寸×間距)Workbench T-groove(Number 1Sizex Spacing)7-22×170
主軸規格(型號/安裝直徑)Spindle Speci ication(Model/Instalation Diameter)BT50/中190
XYZ定位精度(mm)XYZ Positioning Accuracy(mm)±0.015
XYZ重復定位精度(mm)XYZ Repeated Positioning Accuracy(mm)±0.012
刀庫容量Tool magazine capacity24T-32T
換刀時間(s)Tool change te(s)3.5
主軸傳動方式Spindle transmission mode齒輪頭Gearhead最高轉速3000rpmMaximum speed 3000rpm
皮帶傳動Belt drive最高轉速6000rpm(可選擇皮帶輪速比1：1， 1：1.5)Maximum speed 6000rpm(bet wheel speed ratio 1：1， 1：1.5canbe selected)
直聯Direct connection最高轉速6000rpm(加裝ZF减速器， 減速器比1：4； 1：1)Maximum speed 6000rpm(wth ZF reducer，reducerratio1：4；1：1)
XYZ快進速度XYZ FastForward Speed12/12/10m/min
XYZ軸導軌規格Speci ication of XYZ Axis GuideXY軸：滾柱直綫導軌45重載規格；Z軸：矩形滑軌XYAxis：45Heavy-dutySpecicalionforRllerLinearGuide；ZAxis：RectangulrSlde
XYZ軸伺服電機傳動方式及傳動比Drive Mode and Drive Ratio of XYZ Axis ServomotorX勒皮带動，傅動比：2.5：1；(如果采用直速，電機要相增大；YZ轴直連X-adetatdietarassmni：25tfdedcomecnse.hemtxsaudbenceaedaciitYZaledecomecm
主軸電機功率(KW)Spindle motor power(KW)22
工作臺承重(T)Workbench loadbearing(T)456
機床重量約(T)Machine tool weight(T)212426
