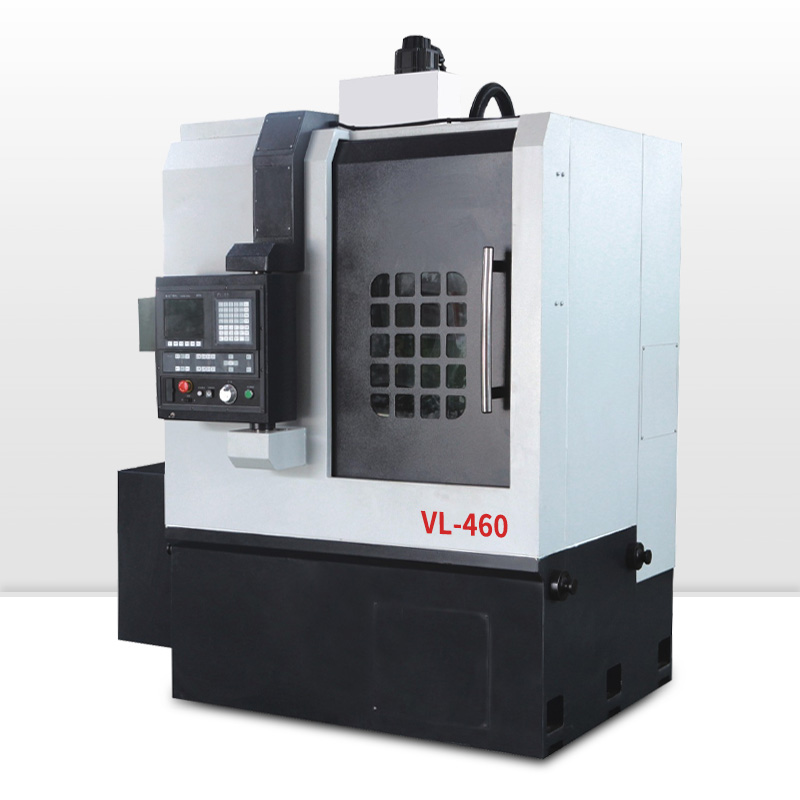

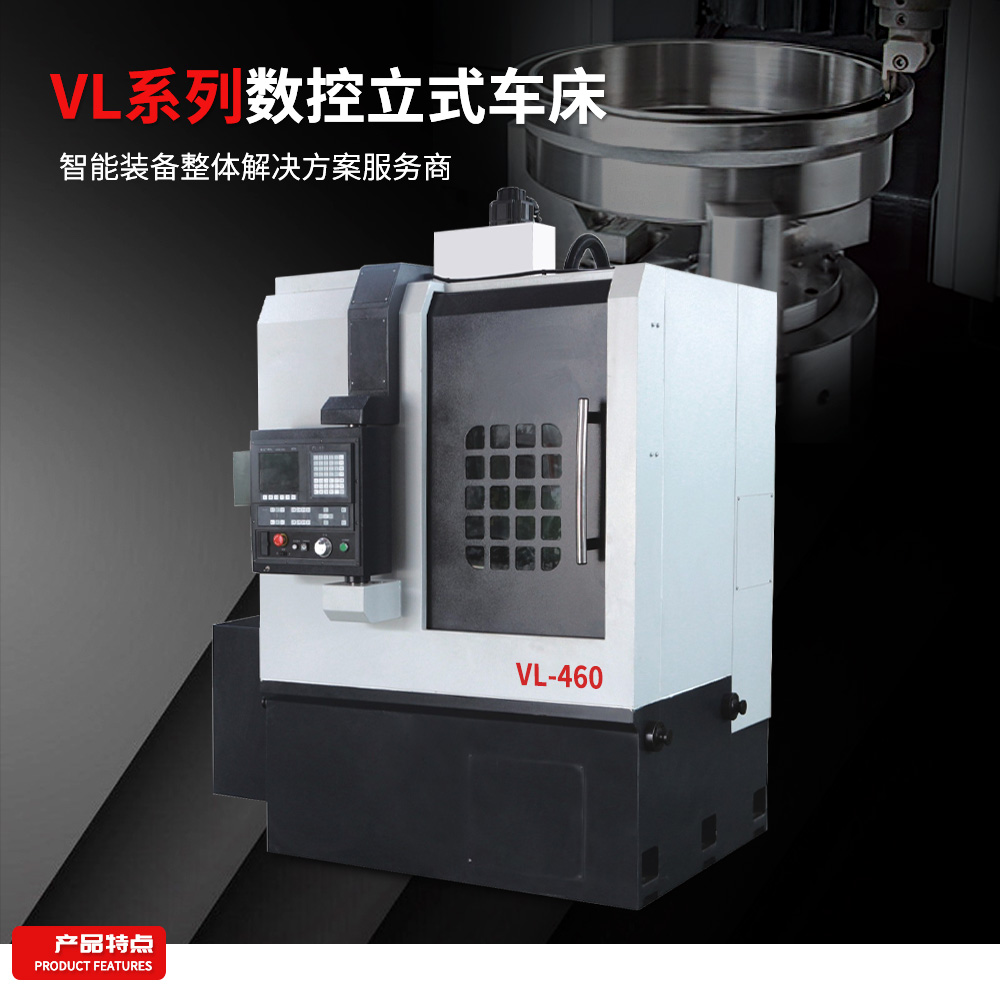

VL320/460/600数控立式车床

VL320/460/600数控立式车床

0.00
0.00


数控立式车床以大、中型加工件为对象,实现强力、高精度、高效率加工,尤其是对汽车及零配件行业加工制动鼓、刹车盘、轮体、曲轴、传动轮、轮毂、变速箱、传送齿轮、卡环、滑轮等盘类零件,具有很高的精度和效益,适合大批量零件的加工。

该机床具有功能强大的内装PLC控制器,及比较完善的RS232通讯接口,通过这些装置可以和工业机器人及上一级计算机管理实现柔性加工线进行无人化操作。该机床也适合于在自动加工线上。传动系统中,主电机的动力通过ZF两档减速箱及PL多楔带传给主轴该机床采用8工位液压回转刀塔,刀塔靠锥齿盘定位,具有就近换刀功能,相邻刀换刀时间短,重复定位精度高。

数控立式车床机电液一体化设计,结构紧凑X、Z轴均采用紧密滚动直线导轨,装配时已加预拉力,刚性好、精度高。8工位液压回转刀塔,工作可靠、效率高,性能好。主轴为高刚性结构,无极变速,可实现恒线速切削和高强度切削。自动集中式润滑,润滑充分、可靠。全防护设计,造型美观,操作维修方便。


项目 VL320VL460VL600
盘类车削直径Ø 320mmØ 500mmØ 600mm
轴类车削直径Ø 320mmØ 460mmØ 600mm
车削高度420mm430mm600mm
主轴头部形式A2-6A2-8A2-8
主轴前轴承内径Ø100mmØ120mmØ140mm
主轴转速范围100-2800rpm100-2000rpm100-2000rpm
主轴变速级别无极无极无极
卡盘规格10″12″18″
X轴行程-50;+170mm-50;+250mm-30;+300mm
Z轴行程450mm450mm600mm
X轴快速进给20m/min12m/min10m/min
Z轴快速进给20m/min16m/min12m/min
刀架类型液压刀架
刀架工位数8
刀杆尺寸(方)25×25 mm
刀杆尺寸(圆)Ø 32 mmØ 40 mm
主电机功率7.5/11kW15/18.5kW18.5/22kW
油压电机功率1.5kW
水泵电机功率200W370W
机床外形尺寸(长×宽×高)1430×2340×2360 mm1590×2670×2545 mm2365×2700×3200 mm
机床净重3500㎏4500㎏8000㎏
