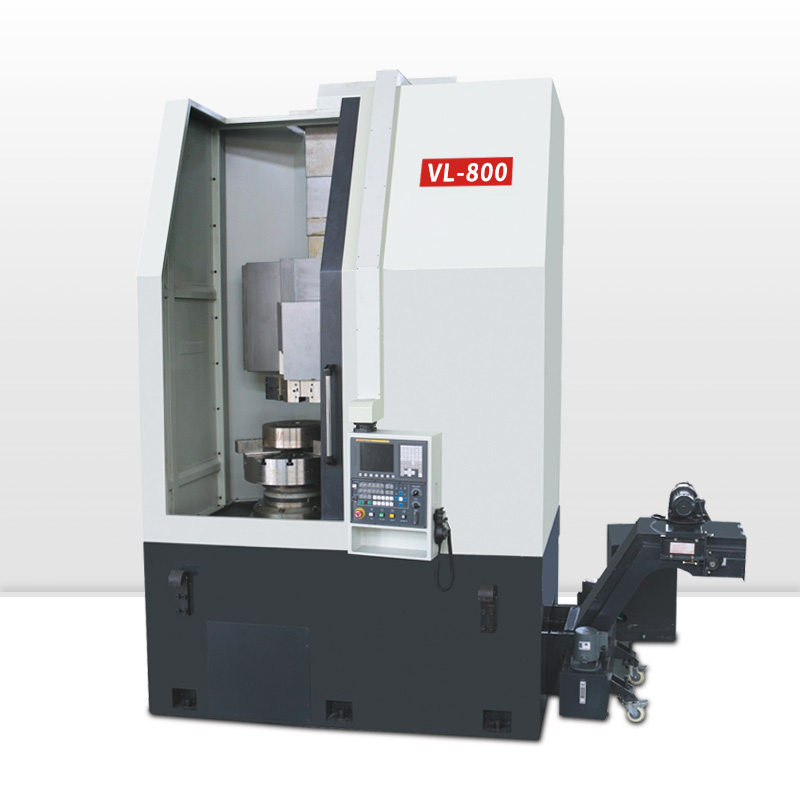

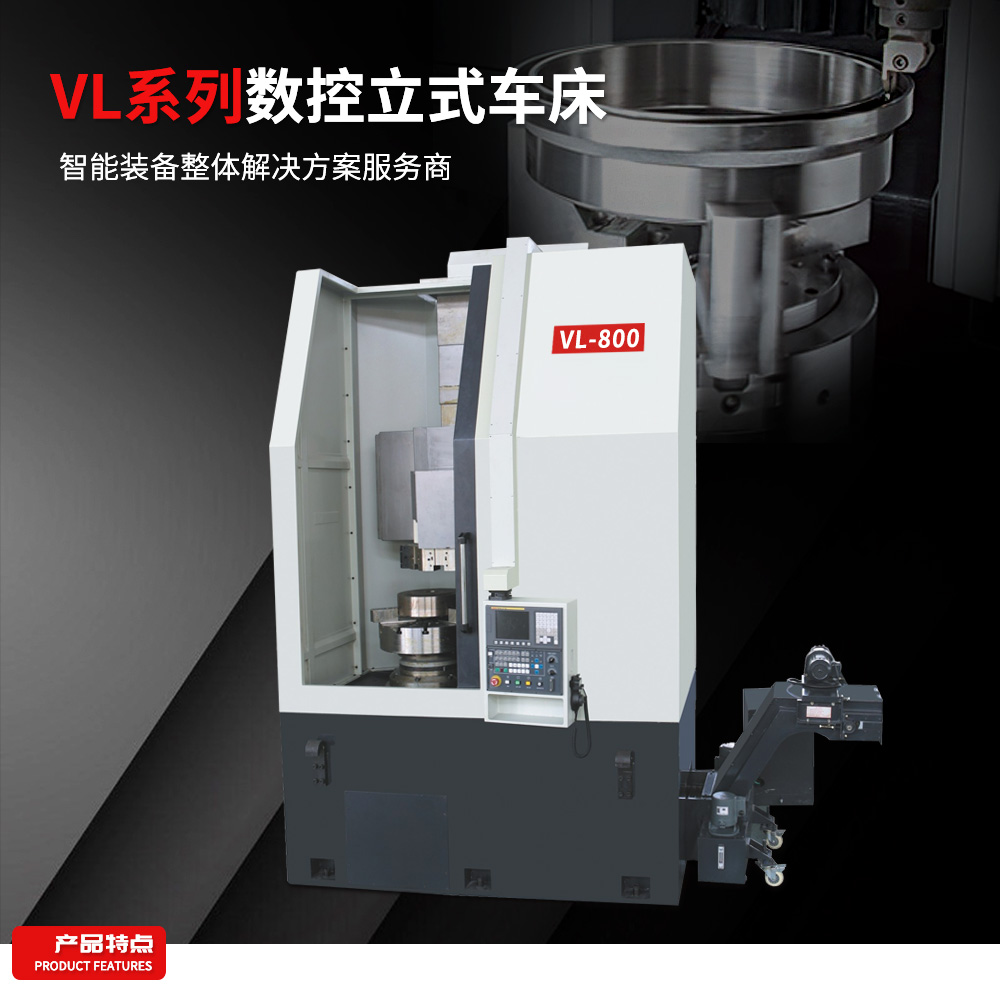

VL800/1000数控立式车床

VL800/1000数控立式车床

0.00
0.00


该数控立式车床为单柱立式数控车床。数控立式车床以大、中型加工件为对象,实现强力、高精度、高效率加工,尤其是对汽车及零配件行业加工制动鼓、刹车盘、轮体、曲轴、传动轮、轮毂、变速箱、传送齿轮、卡环、滑轮等盘类零件,具有很高的精度和效益,适合大批量零件的加工。

数控立式车床具有功能强大的内装PLC控制器,及比较完善的RS232通讯接口,通过这些装置可以和工业机器人及上一级计算机管理实现柔性加工线进行无人化操作。该机床也适合于在自动加工线上。

传动系统中,主电机的动力通过ZF两档减速箱及PL多楔带传给主轴该机床采用8工位液压回转刀塔,刀塔靠锥齿盘定位,具有就近换刀功能,相邻刀换刀时间短,重复定位精度高。机床为整体箱型结构,矩形截面立柱,刚性好,耐重切削,精度保持性强。主传动配置德国ZF二段减速箱。主轴轴径大,轴承结构刚性好,可进行高精度强力切削。纵、横向运动采用十字滑枕结构形式,纵向运动配有自动平衡装置。全防护设计,造型美观,操作维修方便。


项目VL800VL1000
盘类车削直径Ø 800mmØ 1000mm
轴类车削直径Ø 620mmØ 650mm
车削高度650mm800mm
主轴头部形式A2-11A2-11
主轴前轴承内径Ø180mmØ220mm
主轴转速范围50-2000rpm50-1200rpm
主轴变速级别二档(档内无极)二档(档内无极)
卡盘规格20″21″
X轴行程-60;+460mm-50;+600mm
Z轴行程650mm900mm
X轴快速进给12m/min12m/min
Z轴快速进给16m/min16m/min
刀架类型液压刀架液压刀架
刀架工位数88
刀杆尺寸(方)32×32 mm32×32 mm
刀杆尺寸(圆)Ø 50 mmØ 50 mm
主电机功率22/26kW30/37kW
油压电机功率1.5kW1.5kW
水泵电机功率370W×2370W×2
机床外形尺寸(长×宽×高)2970×2440×3350 mm3170×2300×3750 mm
机床净重11500㎏14000㎏
