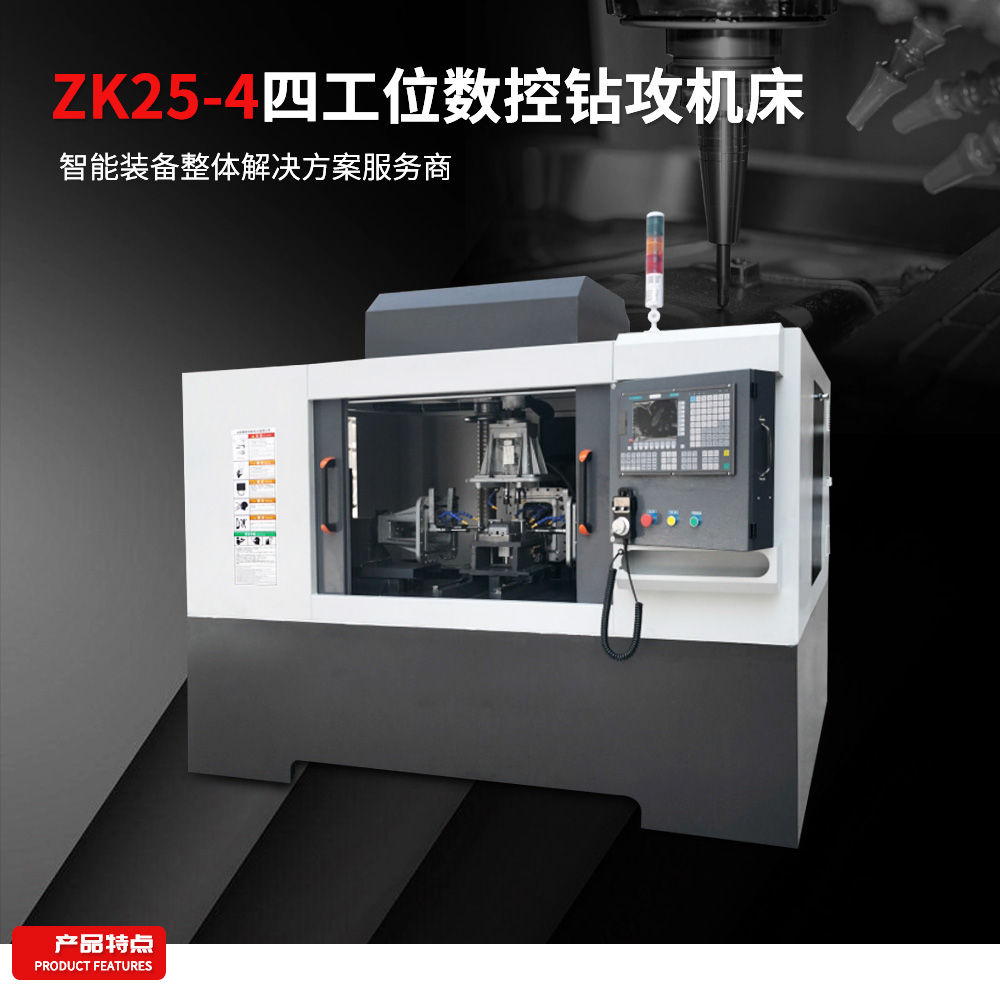

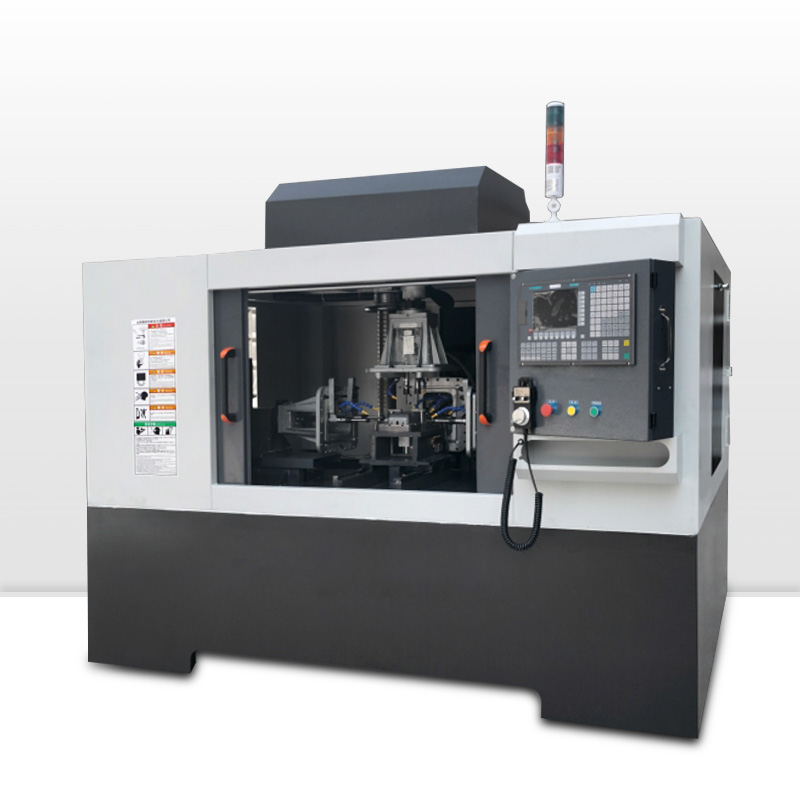

ZK25-4拉式叁卧式四工位数控钻攻两用机床

ZK25-4拉式叁卧式四工位数控钻攻两用机床

0.00
0.00


各坐标移动均采用伺服电机驱动,操作方便,灵活,精度稳定。基本布局为:滑座在床身上全长贯穿移动,单边敞开式,结构简单方便,便于工件的上下安装和下班后卫生的清理,便于维护,占地面积小,适于长工件的加工与生产。滑座上的立柱和普通摇臂钻床一样采用圆柱形立柱,摇臂可以上下升降,便于不同高度的工件的加工。X轴即滑座运动采用进口减速器,齿轮,齿条,确保运动时的刚度及运动精度。床身导轨没有防护拉板,保证齿条,光栅尺和机电电器开关不受外界污染。X轴采用进口原装光栅尺,保证X轴定位精度。

型號ModelZK-25-4
工作臺尺寸Workbench dimensions400mm*400mm
主軸鼻端至工作臺距離Distance from nose end of spindle to work table100-400mm
主軸轉速Spindle speed50-3000r/min
主軸錐孔尺寸Spindle taper holesizeMT3
鑽孔直徑Maximum borehole diameter25mm
攻絲Maximum tappingM1.0-M16
主軸調速方式Spindle speed regulat on mode系统控制
主軸功率Spindle power2.2KW
X/Y/Z軸行程X/Y/Z axis stroke330mm
X/Y/Z軸快進速度X/Y IZ-Axis FastForward Speed6000mm/min
X/Y/Z軸定位精度X/Y/Z-axis positioning accuracy0.01
X/Y/Z軸重復定位精度Repeated positioning accuracy of X/Y/Z-axis0.008
X/Y/Z軸導軌形式X/Y/Z-Axis Guideway Form上银30线轨H级
X/Y/Z軸滾珠絲杠規格Specification of X/Y/Z-axis ball screw上银2504C7
主軸速度顯示Spindle Speed DisplayG代码编程显示
控制器型號Controller ModelDF-1000Mi
循環啟動形式Cyclic Start Form手动循环按钮(选配加脚踏开关)
占地面積Area covered2200*2400*2300mm
機器重量(約)Machine weight2800KG
總電力容量Total power capacity18KW
