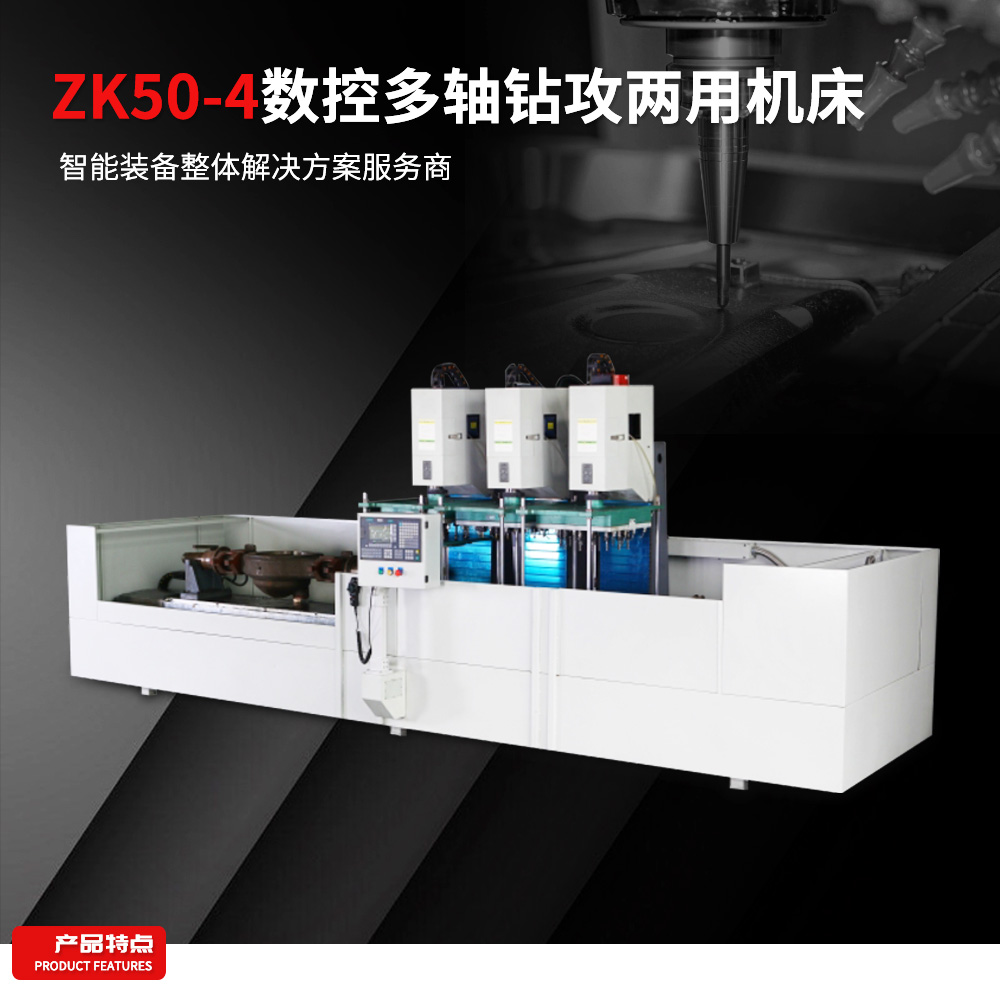

ZK50-4数控多轴钻攻两用机床

ZK50-4数控多轴钻攻两用机床

0.00
0.00

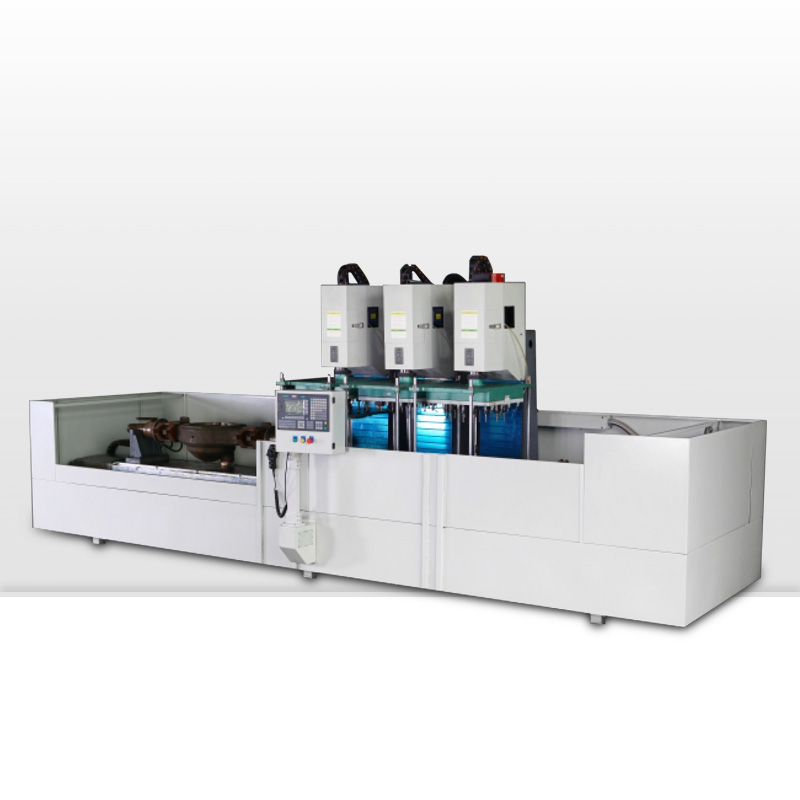

各坐标移动均采用伺服电机驱动,操作方便,灵活,精度稳定。基本布局为:滑座在床身上全长贯穿移动,单边敞开式,结构简单方便,便于工件的上下安装和下班后卫生的清理,便于维护,占地面积小,适于长工件的加工与生产。滑座上的立柱和普通摇臂钻床一样采用圆柱形立柱,摇臂可以上下升降,便于不同高度的工件的加工。X轴即滑座运动采用进口减速器,齿轮,齿条,确保运动时的刚度及运动精度。床身导轨没有防护拉板,保证齿条,光栅尺和机电电器开关不受外界污染。X轴采用进口原装光栅尺,保证X轴定位精度。

型號ModelZK-50-4
工作臺尺寸Workbench dimensions2000mm*500mm
主軸鼻端至工作臺距離Distance from nose end of spindle to work table150-600mm
工作臺T型槽尺寸T-groove sizeof work table14*3*100mm
主軸轉速Spindle speed50-3000r/min
主軸錐孔尺寸Spindle taper holesizeMT4
最大鑽孔直徑Maximum borehole diameter40mm
最大攻絲Maximum tappingM1.0-M24
主軸功率Spindle power4-5.5KW
Z軸行程Z axis stroke450mm
X軸行程Xaxis stroke2000mm
X/Z軸快進速度X/Z-Axis FastForward Speed6000mm/min
X/Z軸定位精度X/Z-axis positioning accuracy0.01
X/z軸重復定位精度Repeated postion ing accuracy of X/Z-axis0.008
X/Z軸導軌形式X/Z-Axis Guideway Form上银35线轨加长滑块H级
X/Z軸滚珠絲杠規格Specification of X/Z-axis ball screw上银3205
主軸速度顯示Spindle Speed DisplayG代码编程显示
控制器型號Controller ModelDF-10T
循環啟動形式Cyclic Start Form手动循环按钮(选配加脚踏开关)
占地面積Area covered6000*1800*2250mm
總電力容量Total power capacity25.5KW
