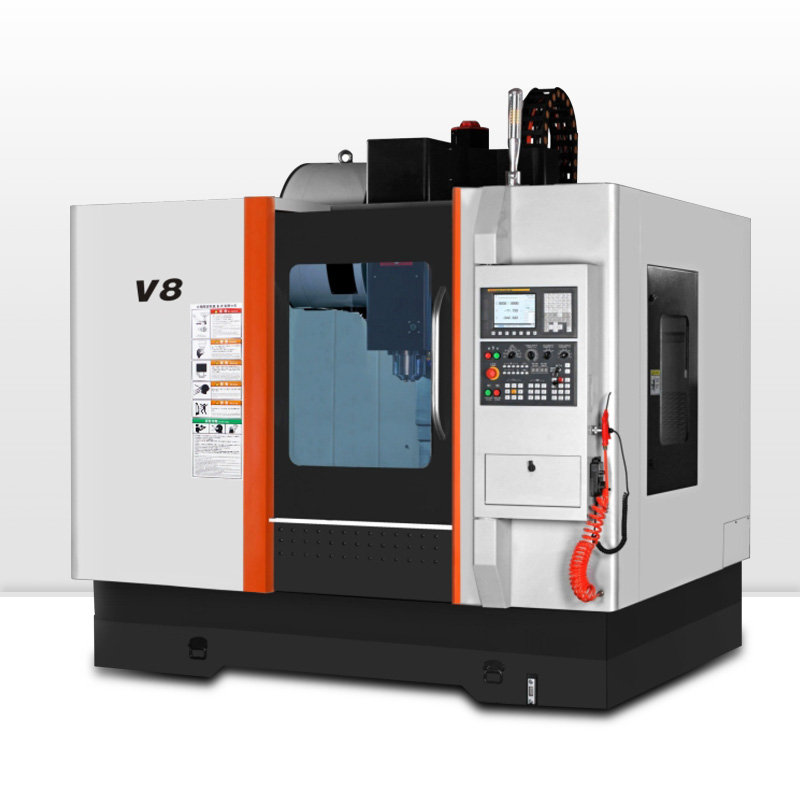

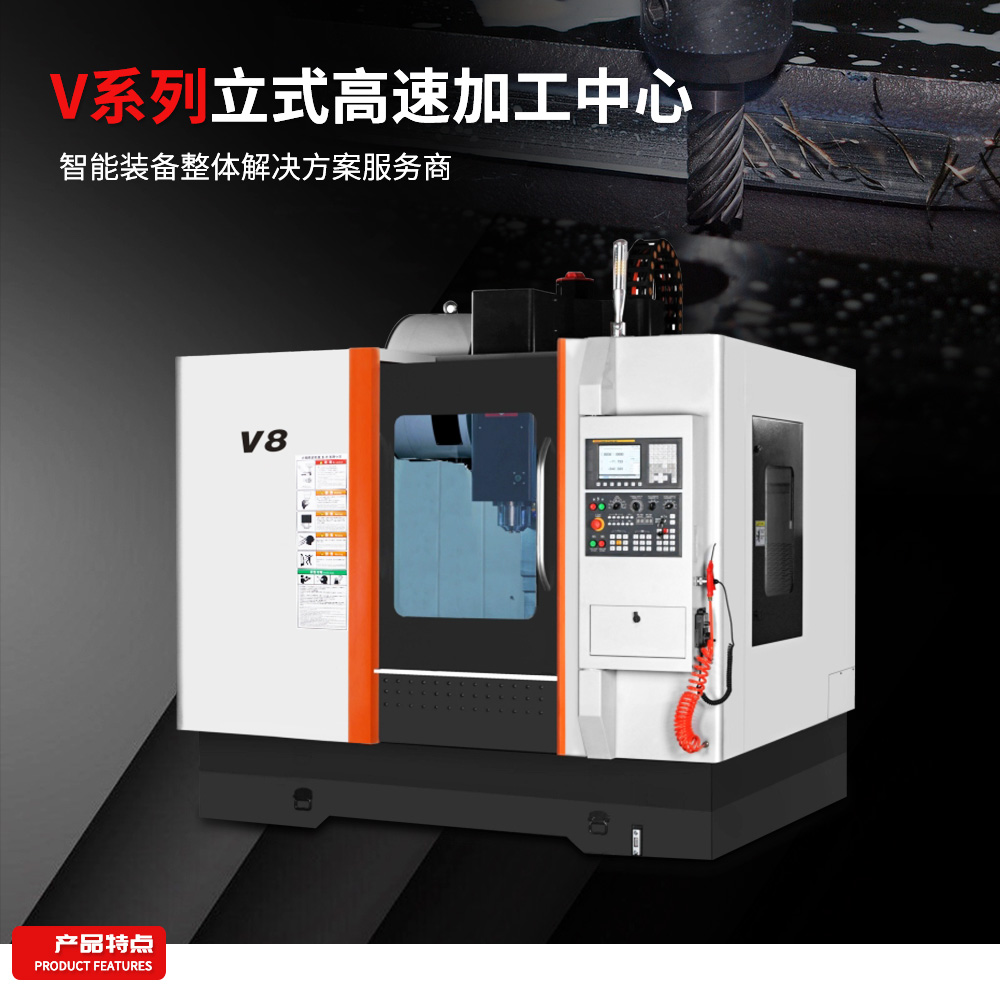

V6/7/8/10系列立式高速加工中心

V6/7/8/10系列立式高速加工中心

0.00
0.00


主轴气幕保护，防止鏖埃进入主轴轴承，提高主轴寿命,集成在主轴周围的喷嘴避免在加工復杂形状时对单一喷嘴的调整。

配备高性能的高度高精度控制系统，FANUCSeries Oi-MD系统，提高了精度、生產效益和加工过程的安全性。

控制系统配备CF插卡，使外加记忆体元限增加。控制系统具有多种误差补偿，实现高精度加工。润滑控制单元与气压单元都集中安装在机床的操作侧，便于日常维护时的检查。

型號ModelV6V7V8V10
X/Y/Z軸行程X/Y/Z axis stroke600/450/450mm700/450/450mm800/500/550mm1000/600/600mm
工作臺尺寸(長×寬)Workbench dimensions700*420mm800*420mm1000*500mm1100*600mm
加工範圍Processing area600*450mm700*450mm800*500mm1000*600mm
T型槽(中心距×槽寬×槽數) T groove3-14*125mm3-14*125mm5-18*80mm5-18*100mm
工作臺載重Maximum load of work table250kg250kg450kg450kg
主軸鼻端至工作臺面SSpindle nose end to working table135-585mm135-585mm120-670mm150-750mm
主軸中心至立柱導軌面Spindle center to column guide surface488mm488mm550mm655mm
主軸錐度Spindle taperBT40BT40BT40BT40
主軸轉速Spindle speed12000(OP 15000) rpm12000(OP 15000) rpm12000(OP 15000) rpm12000(OP 15000) rpm
主軸直徑Spindle diameter140mm140mm140mm150mm
主軸傳動方式Spindle transmission mode直結式直結式直結式直結式
主軸電機Spindle motor5.5-7.5kw5.5-7.5kw7.5kw7.5-11kw
切削進給(X/Y/Z軸)Cut tng feed(X/Y/Z axis)12000/12000/12000mm/min12000/12000/12000mm/min12000/12000/12000mm/min12000/12000/12000mm/min
快速進給(X/Y/Z軸)Fast Feed(X/Y/Z Axis)48/48/48m/min48/48/48m/min48/48/48m/min36/36/36m/min
定位精度Positioning accuracy±0.008mm±0.008mm±0.008mm±0.008mm
重復定位精度Repeated positon ing accuracy±0.006mm±0.006mm±0.006mm±0.006mm
刀具數量Number of cutters24T24T24T24T
换刀方式Tool changing mode機械式機械式機械式機械式
刀具直徑Maximum tool diameter80mm80mm80mm80mm
刀具長度Maximum tool length300mm300mm300mm350mm
刀具重量Maximum tool weight7kg7kg7kg7kg
刀柄形式Tool holder formBT40BT40BT40BT40
换刀時間Tool changing t me2sec2sec2sec2sec
空壓需求Air pressure demand6-8MPa6-8MPa6-8MPa6-8MPa
加工速度Maximum Machining Speed12000mm/min12000mm/min12000mm/min12000mm/min
冷卻泵Cooling pump550W550W550W750W
電源需求Power demand28kva28kva28kva30kva
機臺重量Machine weight4300kg4400kg4900kg5600kg
占地面積(長X寬X高) Coverage area(long x wide x high)2050*2150*2530mm22500*2350*2630mm2350*2450*2730mm2750*2850*2950mm
